Spécialité NSI - Année 2024 - 2025

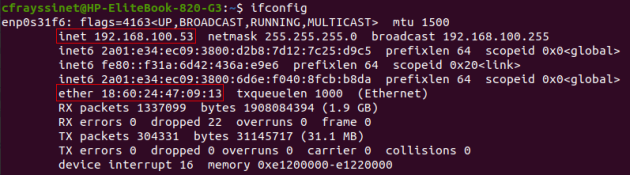

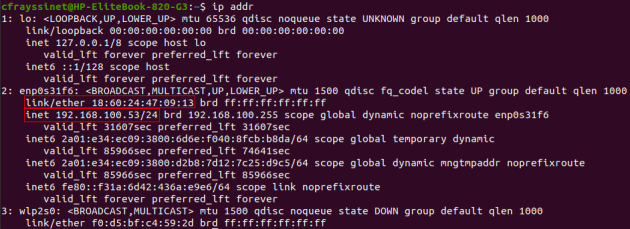

Question 1 : Avec la commande ifconfig sur Gnu/Linux ou ipconfig /all sous Windows, repérer l'adresse IP et MAC de votre poste de travail.

Question 2 : Avec la commande traceroute (ou tracert sous Windows) qui s'utilise la syntaxe :

établir les routes avec les sites suivants :

• ac-lyon.fr

• portail.lyc-la-martiniere-diderot.ac-lyon.fr

• ent.auvergnerhonealpes.fr

• wikipedia.org

• france.embassy.gov.au

Que peut-on en déduire ?

Question 3 : Sur le modèle de la table 1 donnée précédemment, écrire la table de routage du routeur 2 et du routeur 3.

Donner cette table sur papier ou dans un document LibreOffice.

Question 1 : Quel chemin le message doit il prendre ?

Question 2 : Expliquer pourquoi ce choix de chemin (qui est effectivement implémenté sur Internet sous le nom de protocole de routage RIP) est critiquable et améliorable.

Le protocole de routage RIP est remplacé/complété par un autre protocole de routage dénommé protocole OSPF qui fonctionne différemment car il prend en compte la bande passante. Le protocole attribue un coût à chaque liaison afin de privilégier le choix de certaines routes plus rapides. Plus le coût est faible, plus le lien est intéressant.

La formule de calcul du coût d'une liaison est donné par la formule : \(co\hat{u}t = \frac{10⁸}{bande\ passante\ du\ lien\ en\ bps}\)

Voici le tableau référençant Les coûts des liaisons en fonction du type de liaison entre deux routeurs (Ethernet, fibre optique...) :

Question 3 : Compléter les coûts manquants dans le tableau.

Question 4 : Déterminer la bande passante du réseau FDDI (fibre optique).

Question 5 : Compléter le graphe ci-dessus avec le coût de chaque liaison :

• Le réseau entre R1 et R2 est de type Ethernet 10 Mbps.

• Le réseau entre R2 et R3 est de type E1.

• Le réseau entre R3 et R4 est de type FDDI.

• Le réseau entre R1 et R4 est de type 19.2 Kbps.

• Le réseau entre R4 et R7 est de type 19.2 Kbps.

• Le réseau entre R4 et R6 est de type E1.

• Le réseau entre R4 et R5 est de type 64 Kbps.

• Le réseau entre R5 et R6 est de type T1.

• Le réseau entre R6 et R7 est de type FastEthernet.

Question 6 : Déterminer alors le chemin le plus rapide.

Question 7 :

Dans un premier temps, configurez la table de routage du routeur A et celle du routeur B pour que le ping entre 192.168.1.1 et 192.168.2.2 puisse fonctionner.

Pour cela, il va falloir aller dans l'onglet « Table de routage » du routeur A et ajouter une ligne pour indiquer que tous les paquets à destination du réseau 192.168.2.0 (avec le masque 255.255.255.0) doivent être envoyés au routeur B (adresse 192.168.8.2) en sortant du routeur A par l'interface dont l'adresse IP est 192.168.8.1.

Là vous pouvez constater en réessayant le ping que les paquets arrivent bien à l'ordinateur 192.168.2.2, mais que la réponse n'arrive pas à destination. Il faudra alors configurer la table de routage du routeur B pour que le ping puisse réussir.

Question 8 :

Sur une feuille ou document numérique, faites un schéma rapide du réseau en y indiquant les adresses IP de toutes les interfaces des routeurs.

Configurez ensuite toutes les tables de routage des routeurs du réseau de sorte que tous ordinateurs puissent communiquer entre eux 2 à 2. Vous indiquerez sur votre feuille les lignes ajoutées à chaque table de routage.

Question 9 :

La ligne entre le routeur B et le routeur C a été endommagée et ne fonctionne plus correctement.

Modifiez les tables de routage pour que les paquets entre le réseau 192.168.2.0 et le réseau 192.168.4.0 ne passent plus par ce câble. Indiquez sur votre feuille ou document numérique les modifications effectuées.

Vérifiez par un ping que ces modifications ont bien l'effet souhaité.
